Mengenal Topologi Jaringan

 TOPOLOGI JARINGAN

Pengertian topologi jaringan komputer adalah suatu cara atau konsep untuk menghubungkan beberapa atau banyak komputer sekaligus menjadi suatu jaringan yang saling terkoneksi. Dan setiap macam topologi jaringan komputer akan berbeda dari segi kecepatan pengiriman data, biaya pembuatan, serta kemudahan dalam proses maintenance nya. Dan juga setiap jenis topologi jaringan komputer memiliki kelebihan serta kekurangannya masing-masing.

1. Topologi Ring

Pada topologi ring setiap komputer di hubungkan dengan komputer lain dan seterusnya sampai kembali lagi ke komputer pertama, dan membentuk lingkaran sehingga disebut ring, topologi ini berkomunikasi menggunakan data token untuk mengontrol hak akses komputer untuk menerima data, misalnya komputer 1 akan mengirim file ke komputer 4, maka data akan melewati komputer 2 dan 3 sampai di terima oleh komputer 4, jadi sebuah komputer akan melanjutkan pengiriman data jika yang dituju bukan IP Address dia.

Kelebihan Topologi Ring

• Pada kemudahan dalam proses pemasangan dan instalasi,
• Penggunaan jumlah kabel LAN yang sedikit sehingga akan menghemat biaya.

Kekurangan Topologi Ring

• Jika salah satu komputer ataupun kabelnya bermasalah, maka pengiriman data akan terganggu bahkan error.

2. Topologi Bus

Topologi jaringan komputer bus tersusun rapi seperti antrian dan  menggunakan cuma satu kabel coaxial dan setiap komputer terhubung ke kabel menggunakan konektor BNC, dan kedua ujung dari kabel coaxial harus diakhiri oleh terminator.

Kelebihan Topologi Bus

• Kabel yang digunakan tidak banyak dan menghemat biaya pemasangan.

Kekurangan Topologi Bus

• Jika terjadi gangguan atau masalah pada satu komputer bisa menggangu jaringan di komputer lain,
• Topologi Bus sangat sulit mendeteksi gangguan,
• Sering terjadinya antrian data,
• Jika jaraknya terlalu jauh harus menggunakan repeater.

3. Topologi Star

Topologi ini membentuk seperti bintang karena semua komputer di hubungkan ke sebuah hub atau switch dengan kabel UTP, sehingga hub/switch lah pusat dari jaringan dan bertugas untuk mengontrol lalu lintas data, jadi jika komputer 1 ingin mengirim data ke komputer 4, data akan dikirim ke switch dan langsung di kirimkan ke komputer tujuan tanpa melewati komputer lain. Topologi jaringan komputer inilah yang paling banyak digunakan sekarang karena kelebihannya lebih banyak.

Kelebihan Topologi Star

• Sangat mudah mendeteksi komputer mana yang mengalami gangguan,
• Mudah untuk melakukan penambahan atau pengurangan komputer tanpa mengganggu yang lain,
• Tingkat keamanan sebuah data lebih tinggi, .

Kekurangan Topologi Star

• Memerlukan biaya yang tinggi untuk pemasangan, karena membutuhkan kabel yang banyak serta switch/hub,
• Kestabilan jaringan sangat tergantung pada terminal pusat, sehingga jika switch/hub mengalami gangguan, maka seluruh jaringan akan terganggu.



4. Topologi Mesh

Pada topologi ini setiap komputer akan terhubung dengan komputer lain dalam jaringannya menggunakan kabel tunggal, jadi proses pengiriman data akan langsung mencapai komputer tujuan tanpa melalui komputer lain ataupun switch atau hub.

Kelebihan Topologi Mesh

• Proses pengiriman lebih cepat dan tanpa melalui komputer lain,
• Jika salah satu komputer mengalami kerusakan tidak akan menggangu komputer lain.

Kekurangan Topologi Mesh

• Memakan sangat banyak biaya karena membutuhkan jumlah kabel yang sangat banyak
• Setiap komputer harus memiliki Port I/O yang banyak juga,
• Proses instalasi sangat rumit.

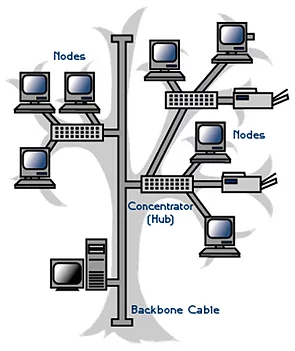

5. Topologi Tree

Topologi jaringan komputer Tree merupakan gabungan dari beberapa topologi star yang dihubungan dengan topologi bus, jadi setiap topologi star akan terhubung ke topologi star lainnya menggunakan topologi bus, biasanya dalam topologi ini terdapat beberapa tingkatan jaringan, dan jaringan yang berada pada tingkat yang lebih tinggi dapat mengontrol jaringan yang berada pada tingkat yang lebih rendah.

Kelebihan Topologi Tree

• Mudah menemukan suatu kesalahan
• Mudah melakukan perubahan jaringan jika diperlukan.

Kekurangan Topologi Tree

• Menggunakan banyak kabel,
• Sering terjadi tabrakan dan lambat,
• Jika terjadi kesalahan pada jaringan tingkat tinggi, maka jaringan tingkat rendah akan terganggu juga.

6. Topologi Peer to Peer

Topologi peer to peer merupakan topologi yang sangat sederhana dikarenakan hanya menggunakan 2 buah komputer untuk saling terhubung. Pada topologi ini biasanya menggunakan satu kabel yang menghubungkan antar komputer untuk proses pertukaran data.

Kelebihan Topologi Peer to Peer

• Biaya yang dibutuhkan sangat murah.
• Masing-masing komputer dapat berperan sebagai client maupun server.
• Instalasi jaringan yang cukup mudah.

Kekurangan Topologi Peer to Peer

• Keamanan pada topologi jenis ini bisa dibilang sangat rentan.
• Sulit dikembangkan.
• Sistem keamanan di konfigurasi oleh masing-masing pengguna.
• Troubleshooting jaringan bisa dibilang rumit.



7. Topologi Hybrid

Topologi hybrid merupakan topologi gabungan antara beberapa topologi yang berbeda. Pada saat dua atau lebih topologi yang berbeda terhubung satu sama lain, disaat itulah gabungan topologi tersebut membentuk topologi hybrid.

Kelebihan Topologi Hybrid

• Fleksibel
• Penambahan koneksi lainnya sangatlah mudah.

Kekurangan Topologi Hybrid

• Pengelolaan pada jaringan ini sangatlah sulit.
• Biaya pembangunan pada topologi ini juga terbilang mahal.
• Instalasi dan konfigurasi jaringan pada topologi ini bisa dibilang cukup rumit, karena terdapat topologi yang berbeda-beda.
